Szafy sterownicze
Szafy z aparaturą sterującą, układami automatyki, sygnalizacją, modułami PLC i elementami kontroli pracy.
Szafy techniczne i prefabrykacja
Szafy sterownicze, zasilające i rozdzielcze
Projektujemy i prefabrykujemy szafy dla systemów zasilania awaryjnego, automatyki zabezpieczeń, oświetlenia awaryjnego i instalacji technicznych.
Rola szafy technicznej
Szafa nie jest tylko obudową dla aparatury
W systemach zasilania awaryjnego, automatyki zabezpieczeń i instalacjach technicznych szafa odpowiada za uporządkowanie aparatury, obwodów, zabezpieczeń, sterowania, pomiarów i okablowania.
Od jej projektu i wykonania zależy nie tylko estetyka instalacji, ale też bezpieczeństwo, czytelność diagnostyki, dostęp serwisowy i możliwość późniejszej rozbudowy systemu.
Szafa techniczna musi być czytelna, bezpieczna i serwisowalna.
Uporządkowanie aparatury, oznaczenia przewodów, opis obwodów i dostęp do elementów mają bezpośredni wpływ na czas diagnostyki, jakość serwisu i bezpieczeństwo eksploatacji.
Zakres wykonania
Jakie szafy wykonujemy
Prefabrykujemy szafy dopasowane do konkretnego systemu, obiektu i funkcji technicznej — od zasilania, przez sterowanie, po zabezpieczenia i monitoring.
Szafy zasilające
Układy zasilania dla instalacji technicznych, urządzeń awaryjnych, obwodów bezpieczeństwa i systemów obiektowych.
Szafy rozdzielcze
Rozdział zasilania, zabezpieczenia obwodów, aparatura elektryczna i uporządkowane prowadzenie instalacji.
Szafy systemowe
Szafy budowane pod konkretne systemy: zasilanie awaryjne, centralne baterie, automatykę zabezpieczeń i monitoring.
Szafy centralnych baterii
Obudowy systemów centralnej baterii z modułami, aparaturą zabezpieczeniową, obwodami wyjściowymi i panelem kontroli.
Szafy UPS i zasilania gwarantowanego
Szafy współpracujące z UPS, bateriami, rozdzielnicami, bypassami, zabezpieczeniami i układami nadzoru.
Szafy z HMI
Szafy z panelami operatorskimi, sygnalizacją, kontrolą parametrów, alarmami i elementami diagnostyki.
Szafy z aparaturą zabezpieczeniową
Układy zabezpieczeń, rozłączników, wyłączników, styczników, przekaźników i elementów ochronnych.
Szafy pomiarowe i kontrolne
Szafy z modułami pomiarowymi, kontrolą parametrów pracy, obwodami diagnostycznymi i elementami nadzoru.
Prefabrykacja
Co obejmuje wykonanie szafy
Szafa powinna być wykonana zgodnie z projektem, ale też z myślą o późniejszym uruchomieniu, obsłudze, pomiarach, diagnostyce i serwisie.
Projekt układu
Określamy funkcję szafy, układ aparatury, obwody, sterowanie, zabezpieczenia i sposób obsługi.
Dobór aparatury
Dobieramy elementy elektryczne, zabezpieczeniowe, pomiarowe, sterujące i komunikacyjne.
Montaż mechaniczny
Przygotowujemy obudowę, układ płyt montażowych, szyn, koryt, przepustów i elementów konstrukcyjnych.
Okablowanie
Wykonujemy połączenia wewnętrzne z uporządkowanym prowadzeniem przewodów i przygotowaniem do serwisu.
Oznaczenia i opisy
Oznaczamy aparaturę, przewody, obwody i elementy tak, aby ułatwić uruchomienie oraz późniejszą diagnostykę.
Testy i dokumentacja
Sprawdzamy wykonanie, przygotowujemy dokumentację i przekazujemy szafę do dostawy, montażu lub uruchomienia.
Dlaczego to ma znaczenie
Jakość szafy wpływa na bezpieczeństwo i czas diagnostyki
W sytuacji awarii, przeglądu albo modernizacji liczy się to, czy obsługa techniczna jest w stanie szybko zrozumieć układ, znaleźć właściwy obwód i bezpiecznie wykonać czynności serwisowe.
Dlatego szafy wykonujemy z naciskiem na czytelny układ aparatury, logiczne prowadzenie przewodów, oznaczenia, dostęp serwisowy i dokumentację.
- czytelny układ aparatury
- opisane obwody
- oznaczone przewody
- dostęp serwisowy
- miejsce na diagnostykę
- możliwość modernizacji
- integracja elektryki i automatyki
- dokumentacja techniczna
Standard wykonania
Na co zwracamy uwagę przy prefabrykacji
Dobrze wykonana szafa powinna być przygotowana nie tylko na dzień uruchomienia, ale też na lata eksploatacji, przeglądów i zmian w instalacji.
Logika rozmieszczenia
Aparatura jest ułożona tak, aby układ był czytelny i zgodny z funkcją systemu.
Porządek w okablowaniu
Przewody są prowadzone w sposób uporządkowany, z myślą o bezpieczeństwie i późniejszym serwisie.
Oznaczenia
Oznaczenia pomagają szybko identyfikować obwody, aparaturę, połączenia i elementy systemu.
Dostęp do elementów
Szafa musi umożliwiać wykonanie przeglądu, pomiaru, diagnostyki albo wymiany elementu.
Integracja z systemem
Szafa może łączyć zasilanie, automatykę, zabezpieczenia, sygnalizację, monitoring i HMI.
Dokumentacja
Dokumentacja techniczna ułatwia uruchomienie, eksploatację, serwis i późniejsze modernizacje.
Szafy pod konkretne systemy
Nie prefabrykujemy szaf w oderwaniu od funkcji obiektu
Szafa techniczna powinna wynikać z tego, co ma obsługiwać: system centralnej baterii, zasilanie awaryjne, automatykę zabezpieczeń, UPS, układ sterowania albo instalację obiektową.
Dlatego przy projektowaniu i prefabrykacji bierzemy pod uwagę parametry techniczne, obciążenia, obwody, sterowanie, wymagania serwisowe, miejsce montażu oraz możliwość rozbudowy.
- dobór aparatury do funkcji systemu,
- integracja z automatyką i zasilaniem,
- przygotowanie do montażu i uruchomienia,
- czytelna struktura dla obsługi technicznej,
- możliwość późniejszych zmian i modernizacji.
Wykonanie techniczne
Szafa jako część kompletnego systemu
Projekt szafy musi uwzględniać nie tylko aparaturę, ale też sposób pracy systemu, warunki obiektu, serwis, oznaczenia, dokumentację i integrację z pozostałą instalacją.
Przykłady wykonania
Szafy sterownicze, zasilające i systemowe w realizacjach

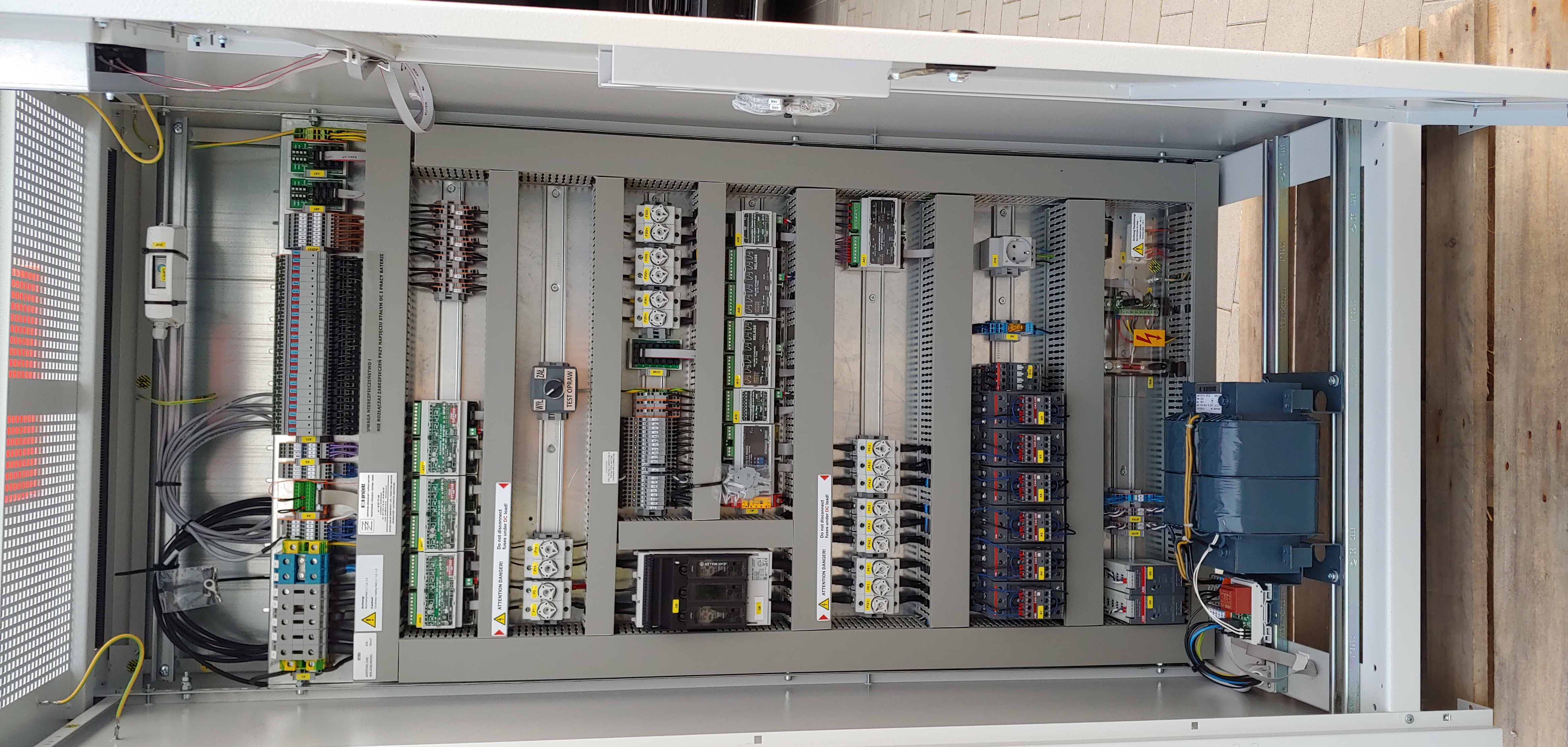

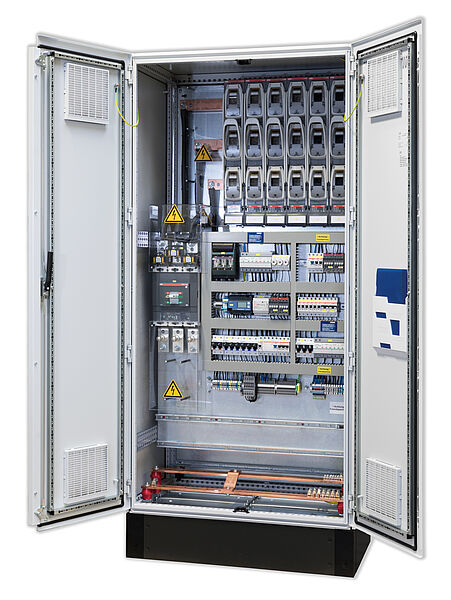

Zdjęcia pokazują realne szafy techniczne: aparaturę, obwody, panele, oznaczenia, moduły automatyki, elementy zabezpieczeniowe i wykonanie pod konkretne systemy.
Powiązane obszary
Szafy techniczne są częścią większych systemów AZZA Projekt
Automatyka zabezpieczeń
Sterowanie, monitoring, sygnalizacja, PLC, HMI i reakcje systemów na awarie.
Systemy zasilania awaryjnego
Kompletne układy zasilania rezerwowego i gwarantowanego dla obiektów technicznych.
Centralne baterie
Systemy centralnej baterii dla oświetlenia awaryjnego i wybranych obwodów technicznych.
Projektowanie i produkcja
Projekt, prefabrykacja, produkcja, dostawa, montaż, konfiguracja i uruchomienie.
Kontakt techniczny
Potrzebujesz szafy sterowniczej lub rozdzielczej pod konkretny system?
Opisz funkcję szafy, urządzenia, instalację, obiekt albo istniejący problem techniczny. Pomożemy określić zakres projektu, prefabrykacji, dostawy i uruchomienia.
